基于VITA74设计的加固小型化系统平台，解决了板卡锁紧、防插错等技术难点。
下载资料
经纬天启根据VNX标准（VITA74）设计了本系统。VNX是VITA组织发布的加固小型化规范，使用更易获得的FMC连接器。VNX相较于VITA73规范，板卡尺寸更小。
本系统平台可根据用户具体使用需求应用于多种领域，如无人机、机器人、士兵穿戴设备等。

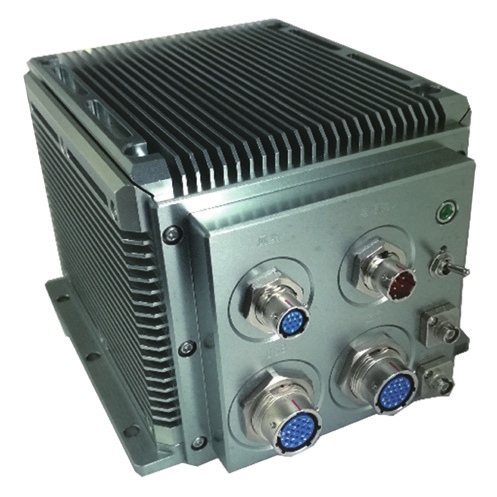

★ 机箱尺寸：135×118×175（mm，宽×高×深），具体按用户需求定制；
★ 重新定义了板卡的尺寸，单槽板卡为高89mm，深78mm，宽12.5mm或19mm；
★ 背板使用FMC连接器，默认使用PCIe互联；
★ 背板传输速率最高支持6.25Gbps；
★ 支持无电缆引出接口设计，可根据用户使用需求，定制对外输出接口；
★ 导冷散热，机箱表面设计散热齿，支持单板功耗15W散热；
★ 机箱使用配套电源板卡和主控板卡；
★ 工作温度：-40~65℃；
★ 存储温度：-40~85℃。

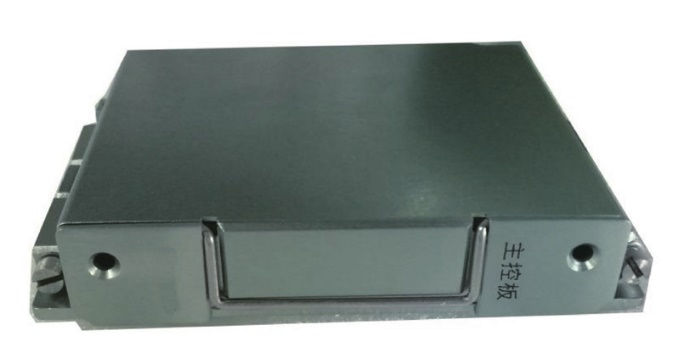

★ Intel Atom™ E3845 CPU，主频1.83 GHz；
★ 支持4GB DDR3L 1333 内存；
★ 支持DVI接口，最高分辨率 2560*1600；
★ 设计4路PCIe ×1接口；
★ 设计4个USB接口；
★ 设计2个串口；
★ 支持Windows操作系统；
★ 采用+12V供电，功率7.5~10W；

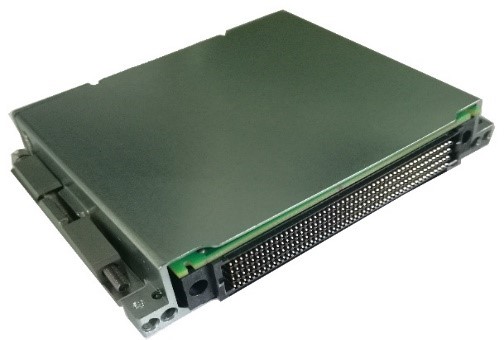

★ 板卡外形尺寸符合VITA74规范要求；
★ 配合128G VNX存储板使用。
★ 输入电压：14-36VDC
★ 输出电压（MAX）：+12V/5A、+5V/8A
★ 输出功率：100W
★ 转换效率：90%
★ 支持短路保护、过压保护、过流保护
