本系统是新一代电子系统实现综合化、数字化和智能化的核心和支柱，对实现电子系统功能综合、提高整体性能起着决定性作用, 航电光纤总线技术已经应用于战斗机、舰艇和飞船领域等诸多领域。

系统特点

■ 整体系统采用航电光纤总线(FC-AE)技术具有高带宽(2G/4Gbps)、确定性、低延迟(微秒级端到端延迟)、低误码率(小于10-12)、抗电磁干扰能力强、传输距远(最长达150m ~ 50km)、兼容性强等特点。

■ 整机由VPX 单板计算机, VPX接口板，VPX时序板，VPX 射频板以及机箱、背板和电源组成

主要技术性参数

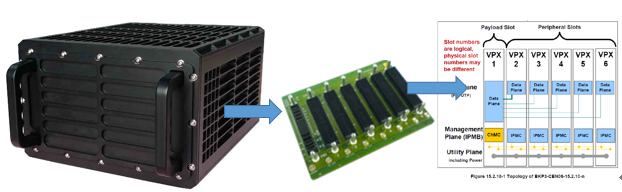

■ 整体系统由机箱、背板和电源为基础平台，基础平台是FC-AE-1553接口控制系统的载体，3U7槽VPX导冷机箱和定制VPX背板，符合OpenVPX标准，

■ 3U VPX 单板计算机是仿真节点的核心，采用1颗SPACON-PM4处理器, SPACON-PM4芯片是一款抗辐照型的高性能、高可靠、高集成度、低功耗的多核并行处理器SoC芯片

■ SPACON-PM4处理器外围配置 1GB SDRAM(DDR2)和512MB NOR FLASH

■ 板卡运行实时操作系统 VxWorks 6.7以及基于VxWorks 6.7开发的应用程序

■ 单板计算机采用对称多核（SMP）架构体系、片内集成了 4 个相同的处理器核心、基于 AMBA2.0 标准总线的可裁减结构、两级缓存结构、片内外设、抗辐照加固设计、抗辐性能等优点

■ 整套系统应用FC-AE-1553 功能模块，支持FC-AE-1553协议、线路速率1.0625/2.125Gbps、单卡支持2个光接口、可配置成独立双端口模式或双端口冗余模式、支持多种FC-AE-1553传输模式、支持帧头内容和负载可设置、支持多种数据帧发送模式，包括周期数发送和单次发送。周期性发送中调度表和发送周期可设置、支持FC-AE-1553中NC->NT、NT->NC、NT->NT等多种通信模式。一个节点可以模拟2个以上NC和16个以上NT、支持端口冗余切换/支持原语时间同步/提供应用开发接口API.

■ 系统外形尺寸198mm*136mm*227mm（宽*高*深）

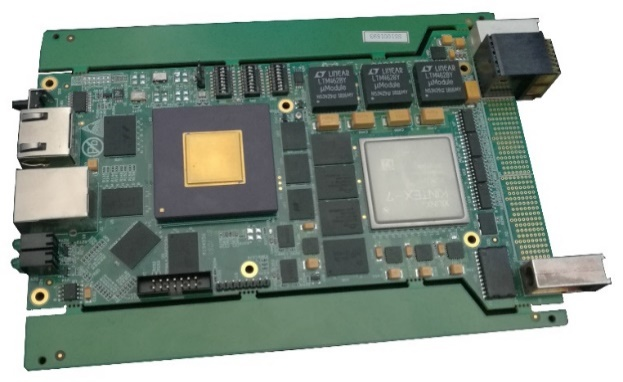

SPACON-PM4处理器板卡主要参数

■ 国产化SPARC V8 标准Spacon‐PM4 处理器, LEON4 内核, 对称多处理架构

■ 512MB SDRAM, 16MB NOR FLASH

■ 板载 Xilinx K7 FPGA

■ 支持板卡电压和温度监测

■ 前面板接口：1个RJ45百兆网口、1个RJ45 RS232 接口

■ VPX 接口定义：×4 SRIO 2.5Gbps、CAN2.0、1553B、FC‐AE‐1553、GPIO、LVDS

■ 典型功耗：<15W

■ 散热方式：风冷、导冷

应用领域

■ 战斗机、舰艇和飞船领域

■ 航电通用测试平台
