随着嵌入式系统间传输数据量的不断提升，万兆以太网(10GE)的应用需求也逐渐增加。本系统使用VPX 总线，搭建一套万兆 以太网实时测控系统。

系统特点

■ 实现对万兆以太网的实时测试和控制，具有确定性和高性能的数据吞吐能力。

■ 使用VPX总线实现板卡之间的高速数据传输，有效地解决了系统带宽瓶颈。

■ 采用一套硬件系统实现实时控制与人机界面，可降低30%以上开发时间和设备成本。

■ 支持传统的I/O接口，如千兆以太网、CAN、串口、AD/DA/DIO与航电总线接口等, 具有良好的通用性。

主要技术参数

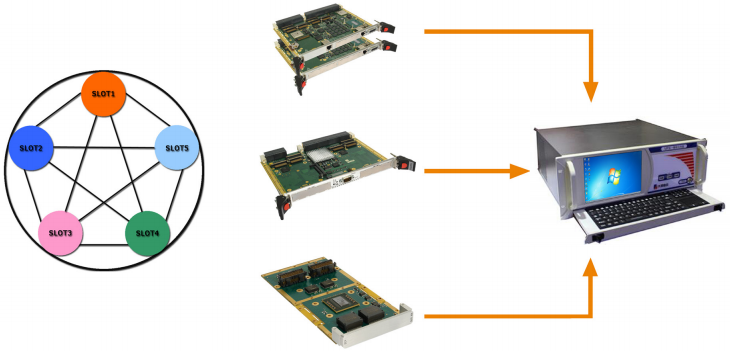

■ 系统采用5U 19英寸强制风冷系统平台和5槽Full mesh拓扑架构VPX背板，符合OpenVPX标准。

■ 1块6U VPX单板计算机，采用Intel 4代4核Core i7处理器，主频2.4GHz，16GB内存。

■ 支持8x4 PCIe或4x8PCIe Gen1/2/3互联。

■ 3块6U VPX载板，支持4x4 PCIe或2x8 PCIe Gen1/2互联，支持双PMC/XMC接口。

■ 1块XMC 万兆网卡，对外提供2路10GE SFP+接口，支持10GBase-SR/CR/CU通讯协议

■ 单板计算机与VPX 载板之间使用x4PCIe Gen1/2互联。

■ 4路千兆以太网接口，支持10/100/1000Base-T网络通讯协议。

■ 8路RS-232/422/485异步串口，波特率最高921.6kps。

■ 2路独立CAN接口，传输速率高达1Mbps。

■ 8路差分/16路单端输入16-bit 2.0MSPS ADC，4路单端输出16-bit 1.0MSPS DAC，16路双向 TTL DIO。

■ 可配置 1553B/A429/FC-AE 等航电总线接口。

■ 支持Win7和RTOS RTX64操作系统。

■ 系统外型尺寸：482.6x177x485(mm，宽x高x深)。

系统应用领域

■ 雷达/声纳数据记录系统的测试与诊断

■ 高速图像传输系统测控

■ 大容量数据存储平台测试

■ 高性能嵌入式计算系统测试

■ 航电总线通用仿真、测试平台
